■產品用途
提前放電避雷針適用于普通避雷針無法保護的各類建筑、構筑物、通信基站、氣象臺站、雷達站、石油氣站等的直擊雷防護。
■產品特點
●不銹新型材料，耐腐蝕，抗風能力強。
●免維護，無源。
●激發器從云層中獲取能量，形成向上先導，主動引雷入地。
●與傳統避雷針相比，在同等高度下，保護范圍更大。
●接閃更有效，減少了雷擊點落于被保護物的概率。
■技術參數
|
名稱
|
型號
|
規格
|
提前放電時間（μs）
|
雷電通流
量In(kA, 10/350μs)
|
抗風強度（m/s）
|
接閃針數
|
安裝方式
|
螺紋規格
|
高度
|
重量
|
材質
|
|
提前放電避雷針
|
LF ESE
|
710
|
60
|
400
|
40
|
1
|
直通（焊接）
|
Ф25
|
750
|
6
|
不銹新型材料
|
|
LF ESE
|
710
|
60
|
400
|
40
|
1
|
直通（焊接）
|
—
|
750
|
5
|
■安裝說明
●按被保護建筑物的面積、高度、所在地雷暴日及地理環境校正系數、建筑物使用性質等選擇避雷針，并確定避雷針立桿高度。
●安裝時各部件間要連接可靠，安裝完成后，各連接處或金屬表面涂鍍層有損傷處，應做好防銹處理。
●避雷針應通過引下線與女兒墻上的避雷帶或地網連接，要求接地電阻值≤10Ω。在土壤電阻率高的地區，可適當放寬對接地電阻的要求。
●避雷針投入使用后，每年雷雨季節前應進行檢查：各連接部位的連接是否牢固，引下線與接地系統連接是否可靠。
■工作原理
提前放電避雷針主要由激發器從自然界的電場中吸收并貯存能量，避雷針針尖與大地有良好的電氣連接，處于等電位狀態。每當雷閃發生前，電場強度會迅猛增大，激發器與針尖之間的電位差大致相當于雷云與大地之間的電位，它們之間的電壓降迅速增加會造成尖端打火，并使尖端周圍的空氣離子化，形成尖端放電現象，從而產生一個早期的上升先導去引導，改變雷云的向下先導的走向，將落雷點精確的引到自身上來并迅速、安全地將雷電泄放到大地，避免了傳統避雷針的“繞擊”和“側擊”現象。
■保護半徑計算
提前放電避雷針的保護半徑與針尖相對于被保護物頂部的水平高度差、上行搶先距離（△L）、避雷針型號、安裝位置、以及所選的保護級別有關：
h≥5m時，
Rp= {h(2D-h)+ △L(2D+△L)}1/2
注：
Rp：被保護物水平面上的保護半徑
D：滾球半徑
第一類建筑物為30m；第二類建筑物為45m；第三類建筑物為60m
△L：上行搶先距離，△L=V（米/微秒）×△T（微秒）
V為先導傳播速度，實驗數據表明V=1米/微秒
△T為提前預放電時間，詳見避雷針參數
附表：不同型號避雷針的對應保護半徑表
|
避雷針針尖高度h（m）
|
2
|
3
|
5
|
7
|
10
|
15
|
30
|
|
第一類建筑物
|
|
LF ESE
|
750
|
31
|
47
|
79
|
79
|
79
|
79
|
80
|
|
LF ESE
|
810
|
31
|
47
|
79
|
79
|
79
|
79
|
80
|
|
第二類建筑物
|
|
LF ESE
|
750
|
39
|
58
|
97
|
98
|
99
|
101
|
102
|
|
LF ESE
|
810
|
39
|
58
|
97
|
98
|
99
|
101
|
102
|
|
第三類建筑物
|
|
LF ESE
|
750
|
43
|
64
|
107
|
108
|
109
|
113
|
119
|
|
LF ESE
|
810
|
43
|
64
|
107
|
108
|
109
|
113
|
119
|

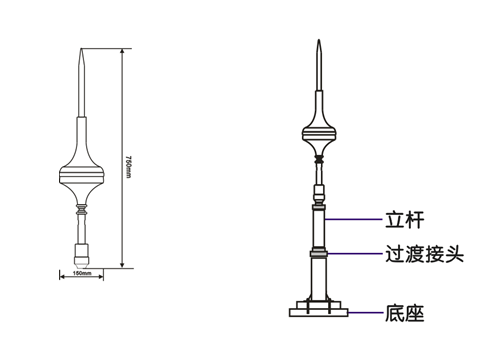

■產品尺寸圖
1、750
